泵業百科您現在的位置：首頁 > 泵業百科 > 一體化隔油提升設備安裝設計方案
一體化隔油提升設備安裝設計方案
發布時間：2019/11/10 12:30:20   點擊次數：2979次

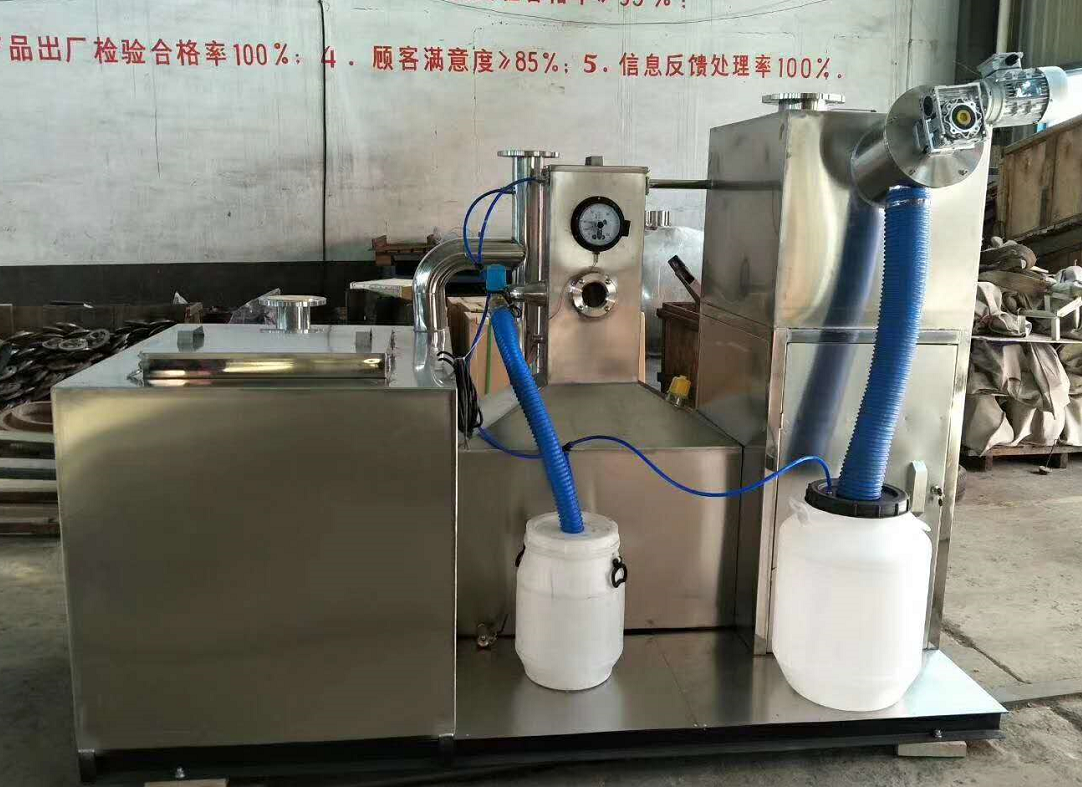

上海統源泵業有限公司全自動 一體化隔油提升設備安裝設計方案

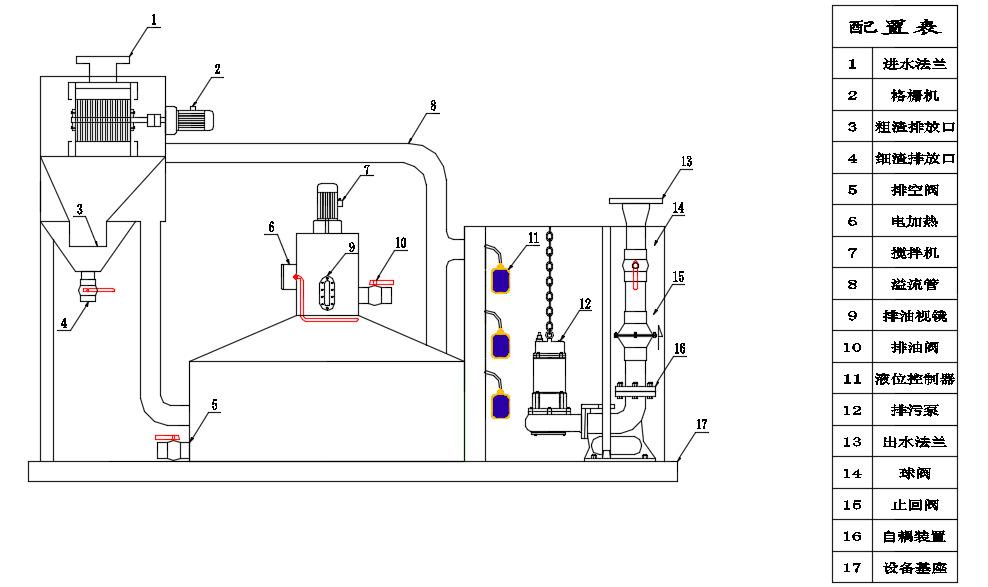

1. 隔油提升設備結構圖

http://www.hzbaozhuang.cn/productshow_98.html

安裝須知

1、設備底角處設有吊裝卡環位，設備到達現場，客戶只需將設備吊裝到設備基礎上就可以。

  1. 吊裝設備前，檢查吊裝設備是否牢固，掛鉤是否卡實，防止吊裝時設備脫落。
  2. 客戶安裝進水管路時，在進水管路前端加裝閘閥后直接與設備進水管連接即可。
  3. 客戶安裝時在出水管路加裝閘閥后，直接與出水管路連接即可。

2. 電氣控制柜安裝

  1. 請安裝在不易震動的地方，尤其原理干擾特別大的地方。
  2. 請勿安裝在陽光直射、潮濕、有水珠的地方。
  3. 請勿安裝在有油污、多灰塵、多金屬粉塵的場所。
  4. 請勿安裝在空氣中有腐蝕、易燃性、易爆性的場所。
  5. 控制柜安裝前，檢查柜內元器件螺絲是否有松動。因長途運輸，會造成設備內的螺栓松動，安裝前要用螺絲刀全部緊固。
  6. 安裝前要檢查電源進線的電壓、相數是否與設備需要相符合。設備電控系統參數為：三相五線制，即： 380V  50HZ三相交流電源，零線與安全接地線。
  7. 控制柜要安裝在通風良好及環境濕度較低的位置，最低距離地面不得小于 1200mm，最高不得高于1800mm。
  8. 控制箱固定采用膨脹螺栓四角固定。安裝孔徑為： 4-Φ10 ，安裝空尺寸為：220mm*280mm
  9. 控制柜安裝位上端不得設置落水管和排水管，防止管路漏水造成控制柜漏水損壞。

3 . 電器接線

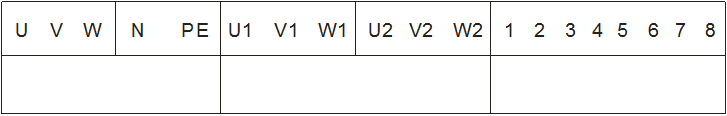

  1. 電氣接線端子

    污水提升設備



隔油提升設備

http://www.hzbaozhuang.cn/productshow_98.html



  1. 主線路接線方式

  U  V  W   N   PE   分別接入電源進線的 380V   50HZ   的三根相線、零線、接地線。

  U1  V1  W1 接入輸出 1# 水泵控制線， U2  V2   W2 接入輸出 1# 水泵控制線， 水泵接地線與 PE 接地連接 。

  U    N   分別接入隔油設備輔助控制箱   220V   50HZ   的電源。

  U3   N   接入輸出自動除渣格柵機控制線， U4   N   接入加熱裝置控制線。

  1. 信號線接線方式

 5   為公共端         4   為低液位         3   為高液位      2 為超高液位     1 為急停

 6   為遠程啟動       7   為遠程停止       8   為遠程強起

 11    公共端         12 格柵機啟動信號   13 格柵機停止信號    14 加熱裝置啟動

 15   加熱停止        16 自動放油信號     17 分離器啟動信號    18 濃度感應器信號

 19   排渣故障        20 放油故障

  1. 接線要求

    電源進線線徑要滿足電流要求，建議采用大于計算線徑的系數。接線鼻要采用絕緣護套防護。接線完畢后要把柜體內的防護裝置恢復到出場設置。

    接線完成后要在重復檢查一遍接線是否緊固，有無螺絲松動現象。   操作 說明

  1. 設備操作前，要檢查設備管路連接是否牢固，用電阻表檢查水泵、線路是否正常。
  2. 設備送電前要嚴格檢查線路是否有破損或短路現象。
  3. 送電前要先把控制柜內的斷路器斷開，在送總電源。然后在逐個把控制柜內的電源斷路器合閘。
  4. 初始送電，先點動手動按鈕，檢查控制柜接觸器是否正常、水泵運轉方向是否正確。（水泵方向按水泵旋轉標識）
  5. 點動自動按鈕，檢查液位電極開關是否正常，液位高度是否合理。（根據需要調整高度）
  6. 檢查其它控制單元與上述一致方法，確認無誤后設備進入負載檢查。
  7. 通水手動啟動水泵，檢查管路有無漏水現象。
  8. 放置自動狀態，檢查液位啟停泵是否正常。

故障排出

序號

故障內容

故障分析

解決方法



1



跳閘、跳空開

電機負載大，嚴重過流

關出水閥門，增加阻力

線路破損，造成短路

檢查線路

電機短路

更換電機



2



電機噪音大

軸承缺油

加黃油

超負載運行

關小出水閥門，增加阻力

電機反轉

調整電機線



3



電機運轉，不出水

電機反轉

調整電機線

水泵堵塞

清理水泵

止回閥打不開

檢修止回閥



4



電機運轉，水箱內翻水花，但不出水

止回閥封閉不嚴

更換止回閥

水泵與分離器連接漏水

緊固連接位

分離器密封不嚴

檢查分離器，更換密封墊







  5







手動、自動都發無法啟動

控制柜短路

檢查，并修復

零線斷開

檢查零線

保險絲保護

檢查輸出線路是否短路

故障保護

水泵過載，關出水閥門

PLC 故障

更換 PLC

進線缺相

檢查電源進線



6



格柵機無法啟動

格柵機傳感器故障

檢查并更換

格柵機卡住

清理格柵機

無水探頭故障

更換探頭





7





油無法排出

分離器故障

檢查接線

排油電磁閥故障

更滑電磁閥

手動排油閥損壞

更滑排油閥

濃度感應器故障

檢查并清理濃度感應器

電加熱故障

更換電加熱



設備外形圖：
